Ленточные подъемники

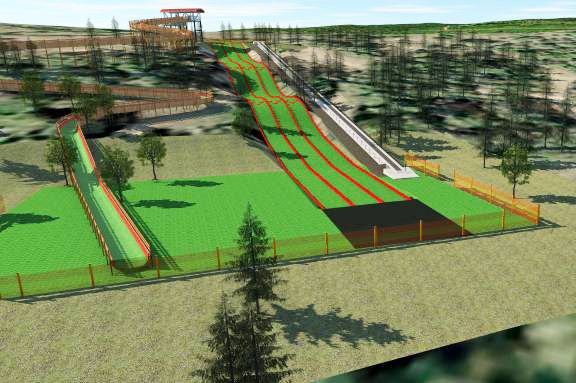

Ленточные подъемники — это удобное решение для безопасного и плавного подъема людей на коротких и средних участках трассы. Их часто используют на учебных склонах, в детских зонах, на тюбинговых площадках, а также в местах, где важно организовать понятный и комфортный поток гостей без сложной посадки. Благодаря ровному ходу и предсказуемой скорости такой формат особенно удобен для новичков и семейного катания.

Современные ленточные подъемники проектируются с учетом интенсивной эксплуатации в зимних условиях. Для них важны надежное сцепление поверхности, устойчивость к влаге, снегу, истиранию и перепадам температуры, а также системы безопасности, которые позволяют быстро остановить оборудование при нештатной ситуации. В результате курорт получает простой в использовании транспортный элемент, который повышает комфорт гостей и помогает эффективнее организовать работу склонов.

Основные элементы ленточного подъемника

Возможные модификации ленточных подъемников

Технические характеристики

Длина подъемника	30–60 метров	50–100 метров	90–135 метров	120–160 метров	140–210 метров	180–250 метров	240–300 метров
Угол наклона	Максимальный наклон механической части до 14° (коэффициент наклона 25%)
Скорость работы	Диапазон регулирования скорости 0,1–1,0 м/с; нормальная скорость работы 0,6–1,0 м/с; оптимальная скорость коэффициента энергоэффективности 0,7–0,9 м/с.
Количество скоростей	8 предустановленных рабочих скоростей отображены на сенсорном экране для удобства работы и управления.
Силовой агрегат	7,5 кВт	11 кВт	15 кВт	18,5 кВт	2 × 11 кВт	2 × 15 кВт	2 × 18,5 кВт
Общая мощность	16 кВт	19 кВт	23 кВт	26 кВт	30 кВт	38 кВт	45 кВт
Требования к источнику питания	Трехфазный 5-жильный 380 V (возможное отклонение напряжения при полной нагрузке не более 5%) 50/60 Hz
Длина приводной станции (стандарт)	1,6 м	1,8 м	1,9 м	2,0 м	2,05 м	2,25 м	2,45 м
Длина приводной станции (по желанию заказчика)	1,85 м	2,0 м	2,1 м	2,2 м	2,9 м	3,1 м	3,3 м
Ширина ленты	Стандартная ширина ленты составляет 650 мм, возможно увеличение ширины до 1200 мм.
Длина секции	Секция 3,0 м (стандартная длина для компонентов транспортной системы 3,0 м)
Видеонаблюдение	+	+	+	+	+	+	+
Система плавления снега	+	+	+	+	+	+	+

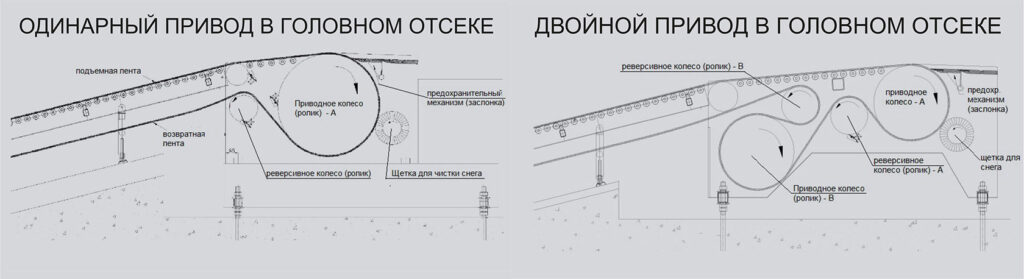

Характеристики и устройство привода

Приводной двигатель состоит из электромотора, редуктора, тормоза и охлаждающего вентилятора. Комплектация возможна двигателями 7,5 кВт, 11 кВт, 15 кВт, 18,5 кВт, 22 кВт, в зависимости от длины и перепада. Применяется частотное управление, а редуктор и ведущий вал имеют коаксиальную сборку, что дает КПД передачи привода до 92%, специальная конструкция ленточного тормоза позволяет своевременно и эффективно тормозить: время торможения — 0,17 секунды, тормозное расстояние торможения = 0,17 секунды × скорость движения ленты. Например, когда скорость движения составляет 0,8 м/с, тормозное расстояние составляет 0,136м.

Устанавливается без применения техники.

Долговечная лента с армированным каркасом и антискользящей поверхностью

Ультрапрочная армированная лента имеет антискользящую поверхность с обеих сторон, тем самым обеспечивая надёжное сцепление как для пассажиров, так и для приводных механизмов. Конструкция подъемника не имеет скользящих элементов, движение ленты основано на многочисленных промежуточных роликах, равномерно распределяющих нагрузки.

Преимущества и особенности конструктива

Устройство конструкции модулей промежуточных секций сочетает в себе жесткую раму и металлопластиковые ролики на подшипниковой основе, тем самым практически исключая сопротивление ленты при движении и отсутствие трущихся элементов. При данной эксплуатации отсутствует растяжение, деформация и выработка ленты.

Система управления

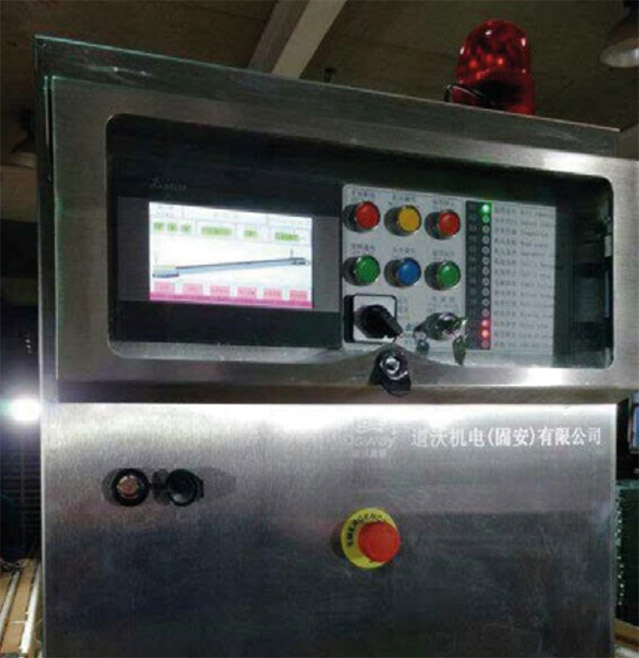

Панель управления: сенсорный PLC монитор, который позволяет управлять многочисленными функциями системы, в режиме реального времени отображает причину возможного простоя, неисправности или отказа оборудования.

Простое и понятное управляющее программное обеспечение позволяет:
— отображать работу электрических систем и параметры механизмов;
— отображать силу тока, температуру привода, дату, время и прочие показатели;
— отображать и устанавливать скорость системы.

Система безопасности

При задержке пассажира на выходе с подъемника, инфракрасный датчик мгновенно останавливает ленту.

Предохранительная планка, при подъеме на 6 мм, в результате попадания под нее предметов, моментально останавливает подъемник.

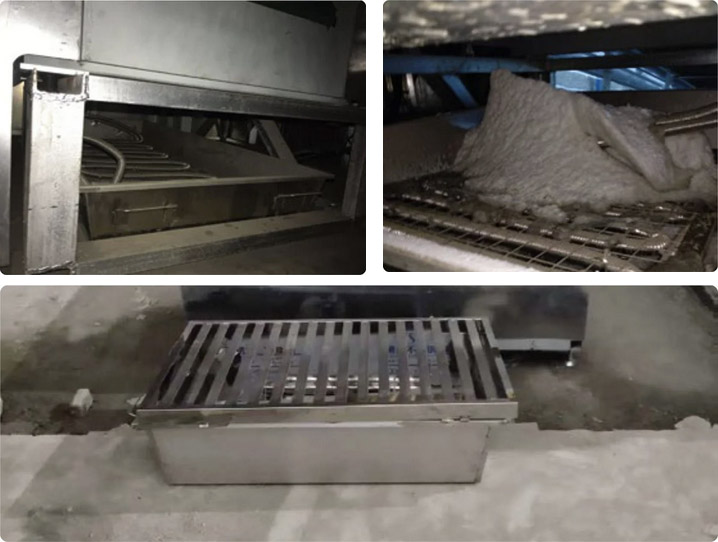

Система снегоплавления

Данная система предназначена для беспрерывного плавления снега и удаления льда во время работы.

Особенностью данной системы является закрытый тепловой контур за счет которого плавится мелкий лед и снег.

Лед и снег с ленты счищается посредством работы скребков и роторных щеток.

Система имеет датчики контроля обледенения.

Система снабжена нержавеющими элементами, отдельной гидравлической установкой.

Энергоэффективность от 4 до 8 кВт.

Высокая пропускная способность

Особенности конструктива подъемника Doway позволяют работать на скорости 0.7-0.9-1.2 м/с при полной загрузке.

Отсутствие трения ленты о несущие конструкции позволяет максимально снизить нагрузки и реально повысить производительность до 1050-1500-1600 чел/час.
